電磁真空充氣閥

電磁真空帶充氣閥是安裝在機械式真空泵上的專用閥門。電磁真空帶充氣閥是靠電磁力和彈簧復位力，用以打開或關閉的閥門。它有常開常閉兩種規格。通常應用最多的是不通電時常閉。這樣遇到突然停電的時候閥門就會自動關閉，避免大量空氣進入真空室。適用的工作介質為空氣及非腐蝕性氣體。

參數

在線咨詢

產品介紹：

電磁真空帶充氣閥是安裝在機械式真空泵上的專用閥門。
電磁真空帶充氣閥是靠電磁力和彈簧復位力，用以打開或關閉的閥門。它有常開常閉兩種規格。通常應用最多的是不通電時常閉。這樣遇到突然停電的時候閥門就會自動關閉，避免大量空氣進入真空室。
適用的工作介質為空氣及非腐蝕性氣體。

性能參數：

適用范圍(Pa)	105～1x10-2
閥門漏率(Pa.L/S)	＜6.7x104
適用溫度(℃)	-25～+50
線圈溫升(℃)	≤65
開閉時間(S)	≤3
電源電壓(V/Hz)	220±10%/50
法蘭標準	JB919

主要材料：

閥體、閥蓋、閥板：碳鋼或鋁合金

密封圈：丁腈橡膠

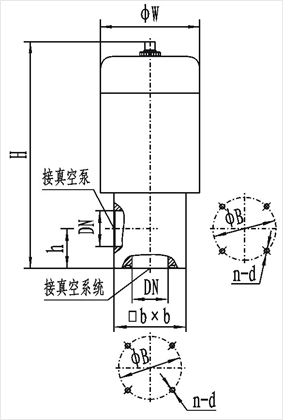

連接尺寸：

型號	通徑(DN)	ΦW	ΦB	H	h	bxb	n-d	匹配機械泵型號
DDC-JQ16	16	68	42	176	28	48x48	4-M5	2XZ-0.5/1
DDC-JQ25	25	82	55	199	35	58x58	4-M6	2XZ-2/4
DDC-JQ32	32	92	64	226	40	68x68	4-M6	2XZ-4
DDC-JQ40	40	110	70	245	44	80x80	4-M6	2XZ-8
DDC-JQ50	50	125	90	290	56	95x95	4-M8	2X-15
DDC-JQ65	65	135	105	320	65	115x115	4-M8	2X-30A
DDC-JQ80	80	165	125	367	75	140x140	4-M8	2X-70A
